Fazit
| Allgemeines Fazit |
|
|

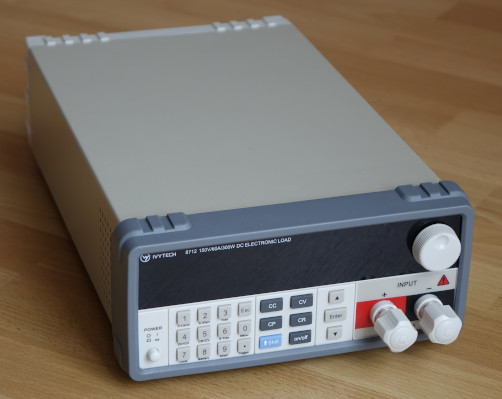

| Es gibt von verschiedenen Hersteller eine
ganze Palette sehr ähnlich aussehender DC-Electronic-Loads
(Elektronische Lasten). Entweder stammen alle aus der
gleichen Fabrik, oder es wird eifrig kopiert. Laut EEV-Blog
geht das Design wohl auf die Firma ITECH zurück, bei der
BK-Precision seine Loads auch kauft. Nahezu identische

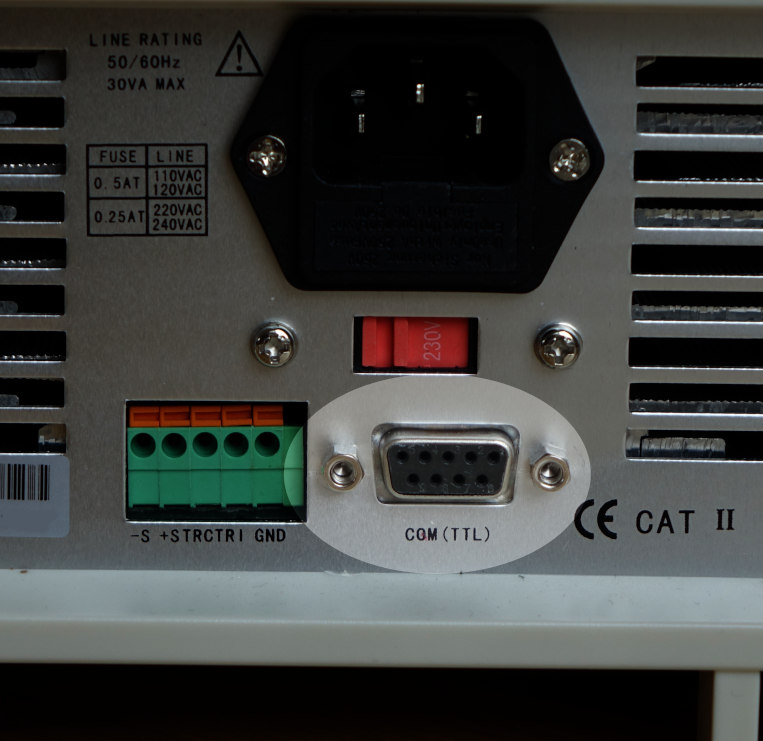

Geräte gibt es aber auch von Maynou und Ivytech. (Beispiele für solche Geräte: Maynou M9712C / Ivytech 8712 / ITECH IT8512C+ / BK-Precision 8500 Serie) All diesen Geräten ist gemeinsam, dass sie ans der Geräterückseite eine weibliche SUB-D9-Buchse besitzen, die mit "COM (TTL)" beschriftet ist (siehe Bild rechts). Wer jetzt hier einfach ein RS232-Kabel oder einen USB-RS232-Adapter einsteckt, wird enttäuscht werden. Theoretisch besteht sogar die Gefahr, das Gerät zu beschädigen. Bei der Buchse handelt es sich zwar prinzipiell um eine Art RS232, aber sie arbeitet mit anderen Pegeln und inverser Polarität. |
 |
| Bit |
Pegel RS232 |
Pegel COM (TTL) |
| 0 |
+12V |
0V |
| 1 |
-12V |
5V |
| Pin |
1 |
2 |
3 |
5 |
| Signal |
+5V |
TX / TXD |
RX / RXD |
GND |

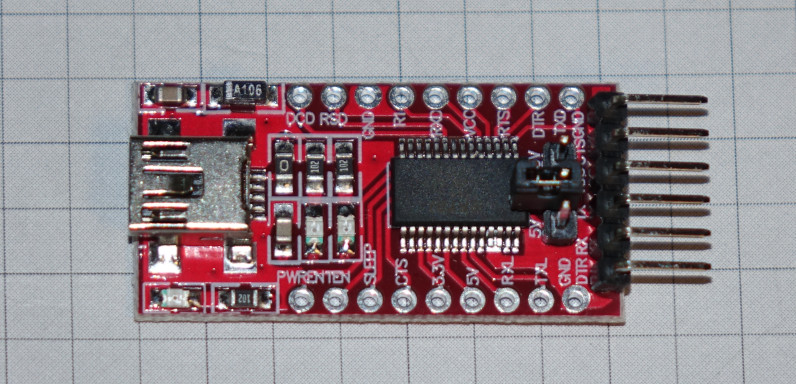

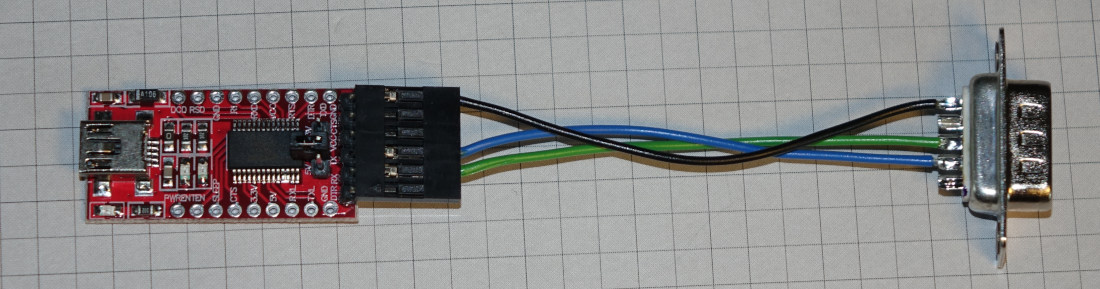

Das ist ein einfacher RS232-USB-Wandler, der genau die TTL-Eingangssignale und Polarität verarbeiten kann, die die DC-Electronic-Load bereitstellt. Mit drei Drähten wird der männliche Sub-D-9-Stecker an die 6-polige Steckerleiste oder an die Lötaugen der Platine verbunden. Der Jumper auf der Platine dient dazu, am Pin 4 des 6-poligen Steckverbinders 5V oder 3,3V auszugeben. Diese Spannung wird auch als VCCIO an den Chip gegeben, der damit die Pegel der seriellen Schnittstelle auf 5V oder 3,3V einstellt. Für die Electronic-Load versteht beide Pegel, normgerecht wäre 5V. (Lässt man den Jumper ganz weg, dann stellt sich 3V ein.) |
 |
| Signal DC-Load |
TX / TXD |
RX / RXD |
GND |
| Pin Sub-D-9 |
2 |
3 |
5 |
| Pin Adapterplatine |
TX / TXD |
RX / RXD |
GND |

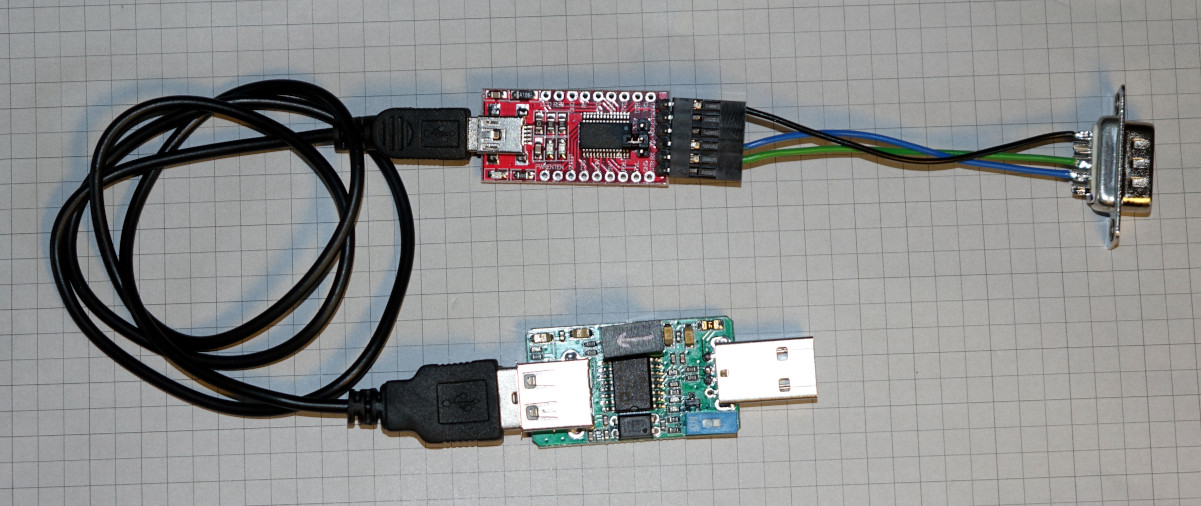

| Der Sub-D-Stecker wird nun in die Buchse der
DC-Electronic-Load gesteckt. Die Platine hat einen USB-Mini-Anschluss. Mit einem USB-Adapterkabel könnte man jetzt schon die Load mit dem PC verbinden, und wenn man an die Messeingänge der Load zum Test nichts anschließt, dann kann man das auch tun. Nach Installation der FTDI-Treiber wird ein serielles Port erkannt, und die Software e.g. von Maynou kann dann dieses Port öffnen und alles sollte funktionieren. Für den ernsthaften Einsatz fehlt aber noch die galvanische Trennung. |
 |
| Der GND-Anschluss der seriellen Buchse der
DC-Electronic-Load ist über etwa 100 Ohm mit dem
negativen Messanschluß an der Gerätefrontplatte verbunden.
Sobald man diese mit irgendeinem Prüfling verbindet, der
indirekt auch irgendwie mit z.B. dem Schutzleiter verbunden
ist, kann man über das USB-Kabel und den ebenfalls geerdeten
Desktop-PC interessante Kurzschlüsse verursachen. Das

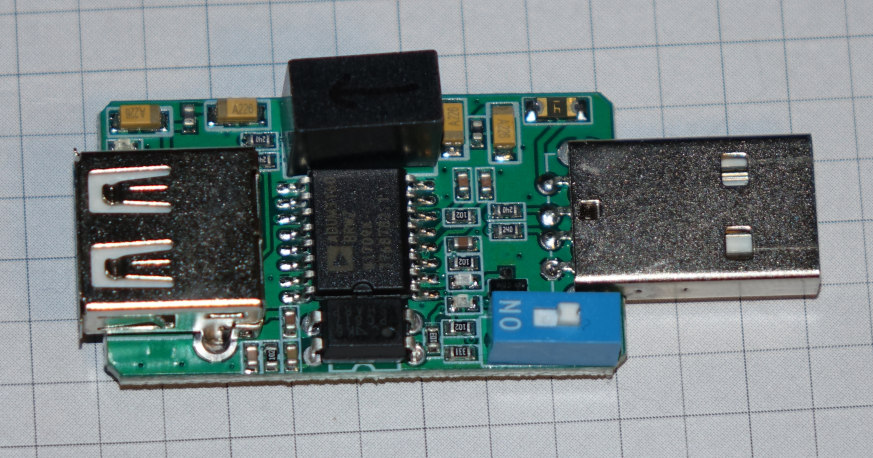

vermeidet man sicher mit einer galvanischen Trennung. Das rechts abgebildete Modul macht diese galvanische Trennung für einen USB 2.0-Anschluss. Die Platine wird einfach zwischen der USB-Buchse des PC und dem USB-A-Stecker des Kabels vom FTDI-Adapter gesteckt - fertig. Der kleine blaue Schiebeschalter bleibt in der Position "OFF". |
 |
